Votre réplique d’airsoft AEP a perdu de ses capacités ? Vous souhaitez améliorer ses performances ? Avec ce tuto, upgradez la partie mécanique et pneumatique (piston, tête de piston, cylindre et tête de cylindre) de votre AEP.

Toutes ces étapes doivent être suivies dans l'ordre indiqué. Pour cela, vous devez préalablement avoir démonté votre réplique. Pour découvrir comment démonter votre AEP, retrouvez-nous sur cette page : Comment démonter un AEP ?

Séparer les 3 sous-ensembles :

• Moteur
• Gearbox
• Ensemble pneumatique

À l’aide d’un tournevis :

1️⃣ Retirer les vis maintenant le moteur

2️⃣ À l’aide d’une petite lame, démonter la plaque fixant le moteur

1️⃣ Dévisser les vis supplémentaires

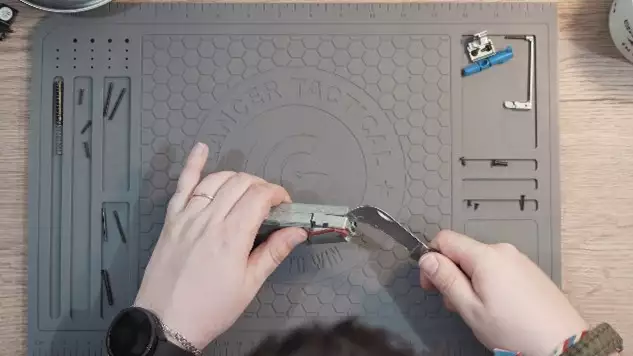

2️⃣ Tout en maintenant la gearbox, prendre une lame pour soulever la coque

• Les bushing/bearing et les shims
• Les engrenages (4 non identiques)
• Les pièces pneumatiques : piston, tête de piston, cylindre, tête de cylindre
• Le moteur, le contacteur et la prise batterie

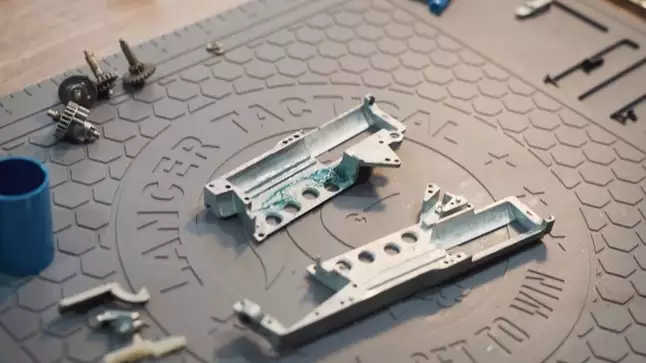

• Les deux parties de la coque de la gearbox
• L'anti-retour et ressort
• Les pièces de recul de nozzle
• Le tappet plate et son ressort

8️⃣ Prendre chaque pièce à dégraisser et pulvériser le produit sur les parties métallique uniquement

9️⃣ À l’aide d’un chiffon sec, essuyer la pièce et le surplus de gras

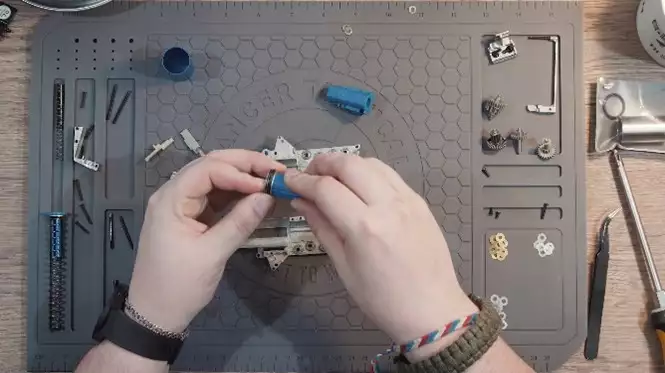

1️⃣ Monter la gearbox

2️⃣ Placer les bearing

3️⃣ Prendre un chasse-goupille 6mm

4️⃣ Placer le bearing sur l’emplacement (roulement vers l’intérieur)

5️⃣ Taper doucement sur le bearing avec le chasse-goupille pour le placer à fleur

6️⃣ Répéter l’opération pour tous les bearing

7️⃣ Vérifier qu’ils soient tous au même niveau

8️⃣ Disposer un shim sur un bearing

9️⃣ Prendre l’engrenage associé

🔟 Placer l’engrenage sur le bearing

1️⃣1️⃣ Placer la coque de la gearbox par-dessus

1️⃣2️⃣ Maintenir l’ensemble avec les mains

1️⃣3️⃣ Vérifier que l’engrenage roule

Si vous constater que le jeu est trop grand :

• Placer un shim par-dessus l’engrenage
• Effectuer de nouveau la vérification
• Si le jeu est bon, passer à l’étape suivante

1️⃣4️⃣ Disposer un peu de graisse universelle entre l’engrenage et les deux shims

1️⃣5️⃣ Répéter l’opération pour tous les engrenages

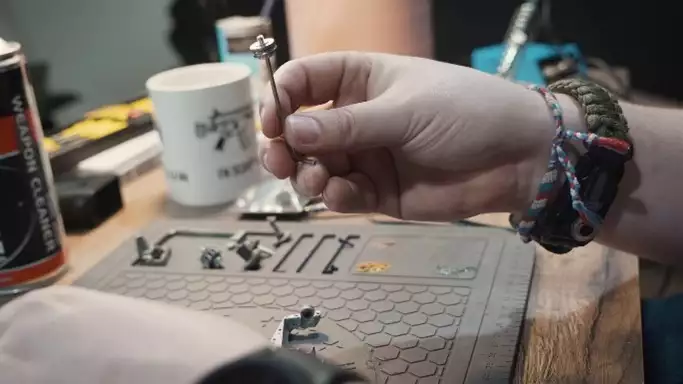

1️⃣ Dévisser la vis située sur la tête de piston

2️⃣ Prendre la nouvelle tête de piston

3️⃣ Dévisser la vis située à l’intérieur de la tête

4️⃣ Placer la tête de piston sur le piston

5️⃣ Prendre l’ensemble : roulement, vis, cale de maintien et les disposer sur la tête de la clé

Changer le cylindre ne nécessite aucune manipulation particulière, il faut seulement glisser le nouveau cylindre lors du remontage de la réplique.

Cependant, vous pouvez effectuer un test d’étanchéité pour vérifier que l’association de toutes vos nouvelles pièces fonctionne. Pour cela :

1️⃣ Installer la tête de cylindre sur le cylindre

2️⃣ Installer le nozzle

3️⃣ Glisser l’ensemble tête de piston et piston dans le cylindre

4️⃣ Effectuer quelques appuis

5️⃣ Si cela force normalement, c’est que l’étanchéité est bonne
