Réplique GBBR : Comment entretenir son chargeur ?


Vous revenez de partie et vous souhaitez effectuer l'entretien de votre chargeur GBBR ou pire, vous avez remarqué une fuite de gaz ?

Dans ce tuto, découvrez comment réparer et entretenir votre chargeur de réplique étape par étape.

visuel en tete entretenir chargeur gbbr

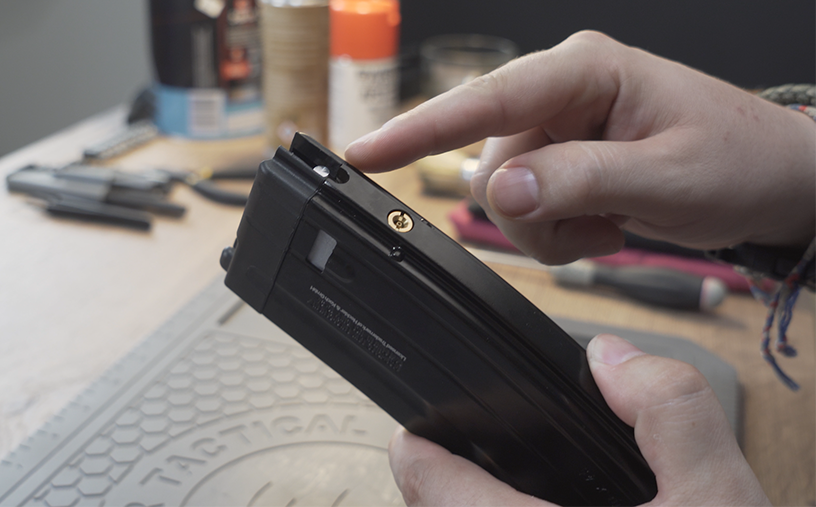

Le chargeur est l’une des parties les plus sollicitées d’une réplique GBBR. Sans entretien ou avec de mauvaises manipulation, la pression constante du gaz peut endommager les joints et provoquer des fuites.

Un nettoyage régulier et une lubrification de ce dernier permettront de maintenir une bonne étanchéité et d’éviter des problèmes d'alimentation des billes lors des parties.

🎬 NOTRE TUTO EN VIDEO



LE TUTO ÉTAPE PAR ÉTAPE


Dans ce tuto, découvrez comment éviter le pire en entretenant, régulièrement votre chargeur gaz, un entretien qui doit être réalisé après chacune de vos parties d'airsoft.


PRECAUTION & ASTUCES


▶️ Penser à retirer le chargeur de votre réplique en fin de partie.


▶️ Penser à retirer toutes les billes du chargeur afin d’éviter que le chargeur reste sous tension et qu’il se détende, provocant ainsi des misfeed


💡 C’est quoi le misfeed ? Lorsque le chargeur reste trop longtemps sous pression, les billes ne pourront plus remonter par le puis de chargement, empêchant ainsi la réplique d’expulser les billes.


▶️ Penser à retirer le gaz de votre chargeur en fin de partie afin de ne pas laisser les valves sous tension et donc les joints écrasés, ce qui risquerait de les endommager définitivement et créer des fuites dans le chargeur.


▶️ Pour savoir s’il reste du gaz dans le chargeur, appuyer légèrement sur la valve de percussion, si elle est inamovible, c’est qu’il reste du gaz dans le chargeur.



COMMENT DETECTER LES FUITES ?


Tout d'abord il vous faut remplir le chargeur en gaz.


⬆️ Si la fuite provient du bas du chargeur, il s’agit d’une fuite de la valve de perçage du chargeur. Il faut changer le joint si c’est possible. Mais cette panne est relativement rare.


⬇️ Si la fuite provient du haut du chargeur, c’est une fuite de la valve de percussion. Dans ces cas, on préconise de la changer.


S’il n’y a pas de fuite ou très légère, il est possible que celle-ci soit due à un manque de serrage des valves.


Quoi qu’il en soit, à chaque entretien, s’équiper d’une clé de valve et les resserrer légèrement.


Afin de protéger les joints, appliquer un peu de spray siliconé sur la valve de remplissage et à l’intérieur du gaz route pour entretenir et pour nourrir le joint de la valve de percussion.


DEMONTER LE CHARGEUR


Pour l’entretien poussé, il est nécessaire de démonter le chargeur. Cela permet d’entretenir les valves en profondeur.

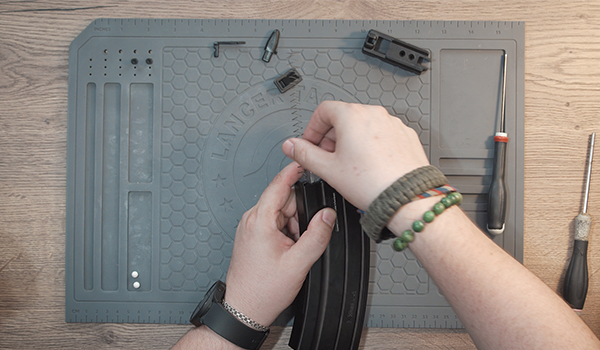

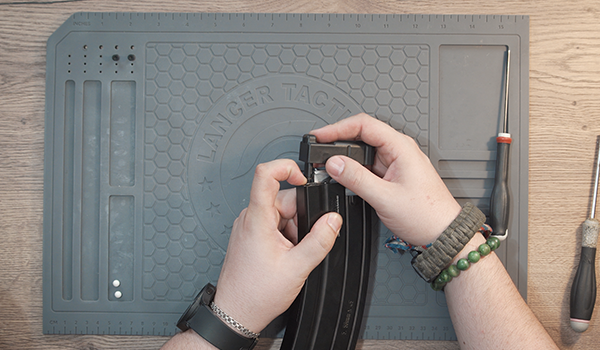

Pour accéder à la valve de percussion :

1️⃣ Retirer les vis du boîtier situé au-dessus du chargeur

💡 Il peut y avoir du frein filet sur les vis. Ne pas forcer, si le support le permet et que la vis est en métal, chauffer la vis avec un fer à souder pour ramollir le frein et permettre de dévisser la vis.

2️⃣ Retirer la plaque avec précaution pour ne pas faire jaillir les éléments internes
3️⃣ Déposer de côté le ressort de compression des billes et la planchette élévatrice, le gaz route, le levier d’arrêt de tir de fin de chargeur.

visuel page tuto gbbr demonter chargeur 1

visuel page tuto gbbr demonter chargeur 2

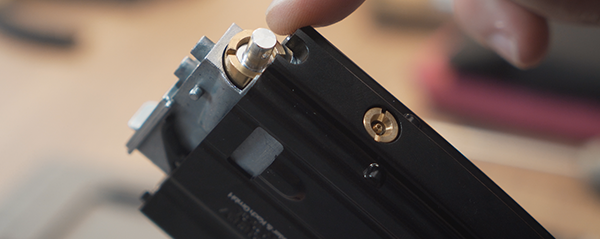

Pour accéder à la valve de remplissage

1️⃣ Démonter les 3 vis situées sous le chargeur
2️⃣Retirer la plaque et vérifier l’état du joint d’étanchéité situé dessous
3️⃣ Devisser la vis située à l’intérieur du chargeur et la mettre de côté

La partie haute du chargeur se désolidarise maintenant de la coque



visuel page tuto gbbr valve percussion v2


ENTRETENIR LES VALVES DU CHARGEUR

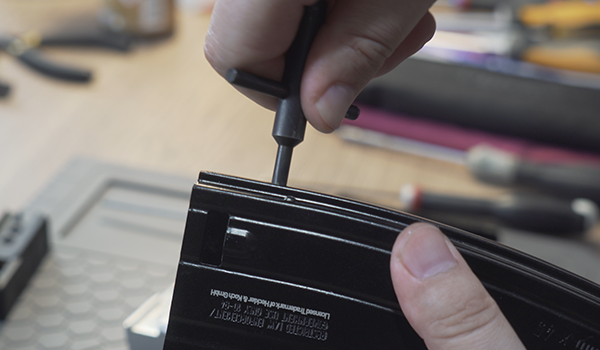

1️⃣ Démonter la valve de remplissage à l’aide de la clé de valve
2️⃣ Retirer avec précaution le joint torique situé sur la valve
3️⃣ Si le joint n’est pas déformé et en bon état visuel, le déposer dans une coupelle

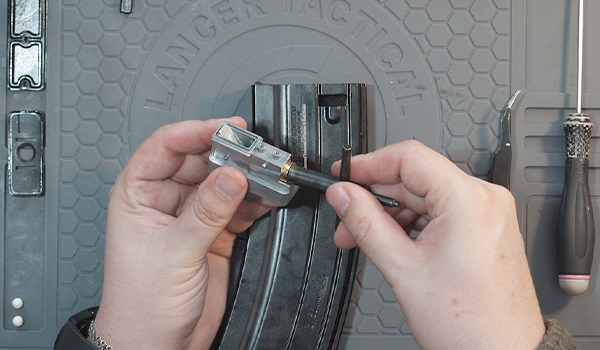

4️⃣ Reprendre le bloc contenant la valve de percussion
5️⃣ Désolidariser la valve de percussion à l’aide de la clé de valve

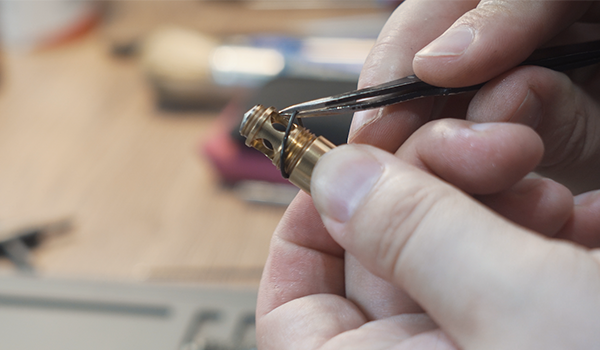

6️⃣ Retirer les joints présents sur la valve

visuel page tuto gbbr demonter valve remplissage

visuel page tuto gbbr demonter valve percussion

visuel page tuto gbbr retirer joint valve

Si les joints ne se désolidarisent pas de la valve, il est possible de faire tremper toute la valve dans une solution à base d'huile siliconée.

7️⃣ Effectuer les mêmes vérifications que pour la valve de remplissage
8️⃣ Déposer les joints dans une coupelle
9️⃣ Remplir la coupelle de spray siliconé jusqu’à recouvrir les joints
🔟 Laisser les joints tremper une bonne heure le temps de réaliser l’entretien de la réplique.

💡 On applique du silicone sur les joints des répliques GBBR en partie car le silicone aide à maintenir la souplesse et l’élasticité des joints, empêchant ainsi leur dessèchement et leur craquellement. Entretenir les joints permet de prévenir les fuites de gaz et garantit une bonne étanchéité.


REMONTER LE CHARGEUR

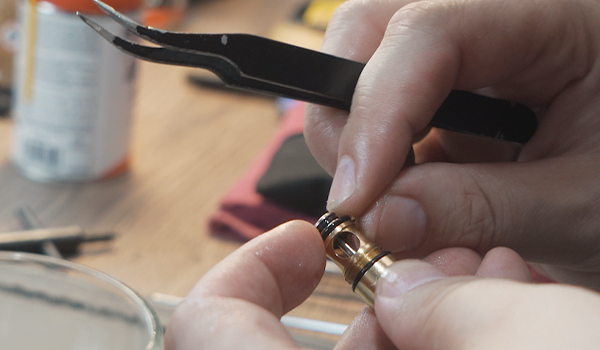

1️⃣ Remettre les joints un par un au même emplacement qu’avant le démontage

Comme les joints ont pris du volume, ils peuvent être difficiles à insérer, soyez précautionneux

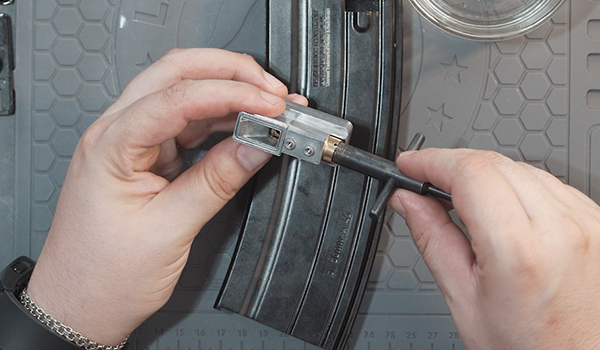

2️⃣ Remettre la valve de percussion dans son emplacement sur le bloc précédemment retiré
3️⃣ Vérifier que le joint torique ne se coince pas entre la partie métallique et la valve sous risque de perforer le joint
4️⃣ Resserrer la valve à l’aide de la clé adaptée. Une fois au bout du filetage, ne pas trop serrer sous peine d’endommager les pas de vis
5️⃣ Replacer la plaque et le joint d’étanchéité sur le bloc dans le même sens qu’avant le démontage
6️⃣ Replacer le levier de blocage de la planche élévatrice contre le bloc

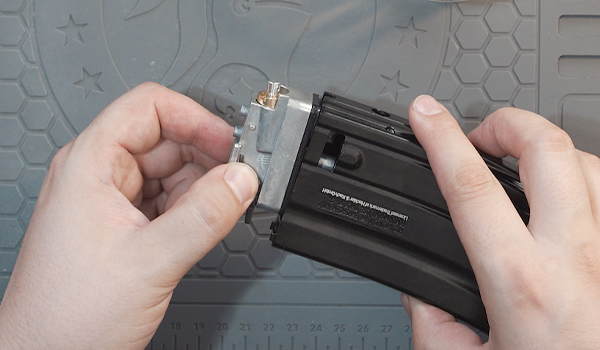

7️⃣ Glisser le bloc dans la coque du chargeur


visuel page tuto gbbr remonter joint valve percussion

visuel page tuto gbbr remonter valve percussion

visuel page tuto gbbr remonter carcasse

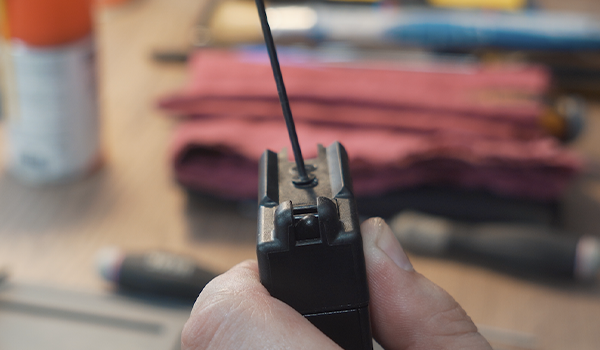

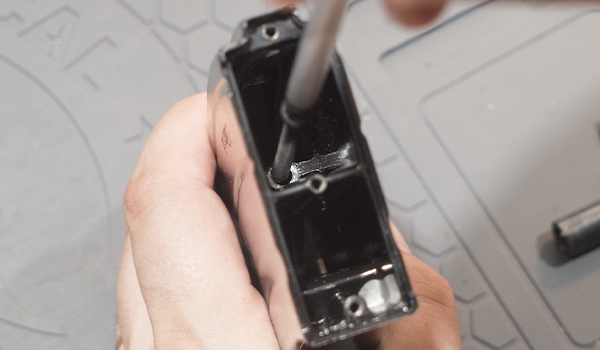

1️⃣ Revisser l’ensemble à l’aide de la grosse vis située dans le chargeur

2️⃣ Mettre le levier de blocage en position haute

3️⃣ Replacer le ressort et la planchette élévatrice dans leur logement

4️⃣ Abaisser le levier de blocage et le maintenir avec les doigts pour le laisser en pression

5️⃣ Insérer la pièce d’arrêt de tir de fin de chargeur

6️⃣ Insérer le gaz route et la coque

7️⃣ Replacer les vis

8️⃣ Remettre la plaque sous le chargeur

9️⃣ Vérifier que le joint ne se coince pas entre la partie métallique et la valve sous risque de l’écraser.

🔟 Replacer les vis et serrer sans forcer

1️⃣1️⃣ Remettre la valve de remplissage dans son logement

1️⃣2️⃣ Resserrer précautionneusement sans forcer

1️⃣3️⃣ Vérifier de nouveau la présence de fuite


visuel page tuto gbbr remontage vis

visuel page tuto gbbr remontage chargeur


ET LA SUITE ?


Votre chargeur est maintenant fonctionnel, il va être temps de réaliser l'entretien de la réplique complète ! Découvrez encore plus de tuto GBBR, par ici :

▶️ Démonter et entretenir le canon et le joint hop-up
▶️ Démonter et entretenir la culasse d'un GBBR
▶️ Démonter et entretenir le upper et le lower
