JeffTron est une entreprise spécialisée dans la fabrication de solutions électroniques pour les répliques électriques d’airsoft, comme des mosfets, des queues de détentes ou des câblages.

Leur volonté est de proposer une technologie de pointe pour les répliques AEG, notamment avec les mosfets de la gamme Léviathan.

Réglables et programmables en Bluetooth via une application iOS ou Android, ils offrent de multiples fonctionnalités et protègent vos répliques électriques.

• Maniabilité : Alliance de capteurs optiques et de capteurs de commutation pour une précision accrue
• Durabilité : Fonction de protection de la batterie dès lors que la tension baisse
• ROF Control : Réduction de la cadence de tir
• Arrêt de tir en fin de chargeur : Dès lors que le chargeur est vide, la réplique ne tire plus
• Système RFTS (Real Feel Trigger System) : Simule la sensation de détente présente sur les armes réelles et offre une résistance accrue au retour de tir
• Réactivité : Course raccourcie de 0.13mm pour plus d’efficacité
• Personnalisable : Modes de tir entièrement programmables
• Burst : Fonction programmable de 2 à 20 billes
• Connecté : Mosfet connecté au Bluetooth et programmable via l’application JeffTron

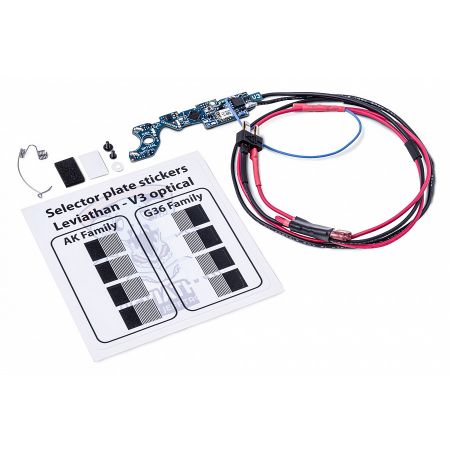

• 1x Mosfet Leviathan Optique - Gearbox V3 - JeffTron
• 2x Vis de fixation
• 1x Ressort pour queue de détente
• 2x Mousse de calage
• 1x Stickers Leviathan
• 1x Stickers Selector Plate
• 1x Manuel d'utilisation

Le Mosfet Leviathan dispose de plusieurs fonctions, programmables via l’application, suivant le mode de tir sélectionné (Safe - Semi-auto - Full auto) :

• Safe : Bloque la queue de détente pour éviter qu'une bille soit tirée

• Semi-auto : Permet de tirer une bille par une bille à chaque pression sur la queue de détente

• Semi / Burst X : Permet un tir en semi-auto sur une pression de la détente. Si la pression sur queue de détente est maintenue, un coup est tiré puis le nombre de coups du 1^er burst suivant le réglage (2 à 20 BBs)

• Double déclencheur ou Binary : Un coup est tiré à la pression de la queue de détente et un autre lorsqu’elle est relâchée

• Burst X : À chaque pression sur la queue de détente, le nombre de billes (entre 2 et 20) choisi sur le réglage du 1^er burst est tiré

• Burst X / Burst Y : Une pression courte sur la queue de détente déclenche le 1^er burst, une pression longue sur la détente déclenche le 1^er burst puis le 2^nd burst

• Burst X / Full : Une pression courte sur la queue de détente déclenche le 1^er burst, une pression longue sur la détente déclenche le full auto

• Full auto : Permet de tirer en rafale tant que la queue de détente est maintenue

Le mosfet Leviathan Optique câblage avant JeffTron est compatible avec les répliques suivantes :

• G36, XM8
• Tokyo Marui G36 nouvelle génération
• AK47, AK74, Galil, Bizon
• Tokyo Marui AK47 nouvelle génération
• SIG 55X
• S&T VSS ou VAL
• Fal / SA58
• AUG, UAR
• ASG CZ 805 BREN
• MP5K, UMP

Le mosfet Leviathan s’installe dans la gearbox V3 à la place du contacteur d’origine. Entièrement assemblé, il ne nécessite aucune soudure lors de l’installation.

Des connaissances techniques ainsi que la lecture attentive du mode d’emploi sont recommandées avant du vous lancer dans l’installation du mosfet.

Nous vous conseillons cependant de vous munir des outils suivants :

• 1x Pince
• 1x Tournevis
• 1x Tube de colle Glue
• 1x Dremel
• 1x Vaseline

Pour installer votre Mosfet Leviathan optique avec câblage avant sur votre gearbox V3, nous vous conseillons de respecter les étapes suivantes :

• 1. Retirer toutes les pièces de la gearbox. Le switch (contacteur) et le cut off lever ne vous seront plus nécessaires pour la suite de l’installation.

• 2. Nettoyer la gearbox avec un chiffon pour éliminer les impuretés et la graisse. La zone où le mosfet va être installée doit être parfaitement lisse (utiliser du nettoyant frein auto/moto pour un nettoyage maximal).
• 3. Limer la partie indiquée ci-dessus à gauche pour ne pas endommager les stickers. Si vous comptez monter le ressort RFTS, limer la partie indiquée figure de droite.

• 4. Pour supprimer le verrouillage mécanique de la queue de détente, retirer les pièces ci-dessous sur votre G36 ou meuler la partie rouge de votre AK.

• 5. Retirer la partie en métal du selector plate pour éviter les courts circuits.

• 6. Ne pas retirer le film transparent sur le mosfet pour éviter les courts circuits.

• 7. Insérer le mosfet Leviathan dans la gearbox.

• 8. Positionner le mosfet bien à plat, le fil bleu vers l’avant de la gearbox.

• 9. S’assurer que le sector gear épouse parfaitement la courbe du circuit imprimé pour un calage parfait. Visser le Mosfet à la place du switch à l’aide des vis et des rondelles d’isolation (ronds verts).

• 10. S’assurer qu’aucune vis ne dépasse de l’autre côté et que les éléments électroniques ne touchent pas la coque de la gearbox.

• 11. Choisir l’autocollant adapté à votre réplique. Retirer l’autocollant avec une pince et le coller sur le selector plate propre. C’est par ce sticker que seront transmises les informations du logiciel jusqu’à la réplique.

• 12. Vérifier que le mouvement du selector plate sur la gearbox est régulier. L'autocollant ne doit pas toucher les bords de la gearbox.

• 13. Vérifier que le sector gear ne touche ni le capteur optique, ni la vis.

• 14. Meuler la partie en rouge de la tapped plate.

• 15. Insérer le ressort RFTS sur l'axe rectifié dans la gearbox (voir image3, figure de droite). L'engrenage du sector gear ne doit pas interférer avec lui.

• 16. Lubrifier la partie supérieure de la queue de détente avec une petite quantité de vaseline.

• 17. Positionner la queue de détente après le ressort RTFS

• 18. Insérer les autres pièces dans la gaerbox. Assembler la gearbox. Vérifier que le haut du ressort RFTS reste dans l'axe.

• 19. Si vous avez un AK uniquement. Saisir le ressort avec une pince et le pousser à travers le trou de la gearbox. Tenir le ressort par le bas et le plier à l’aide d’une pince.

• 20. Si vous avez un G36 uniquement. Pousser le ressort vers le bord inférieur de la gearbox.

• 21. Installer la gearbox dans le receveur de la réplique.
• 23. Brancher la batterie sur votre réplique. Installer et ouvrir l’application Leviathan. Connecter les appareils en Bluetooth. Effectuer les différents réglages du mosfet grâce à l’application. Vérifier que les différents modes de tir ainsi que la queue de détente fonctionnent.
• 24. Finaliser le montage de votre réplique (Upper, bloc hop-up, canon, poignée, etc.)
• 25. Votre réplique est prête à jouer.
